'Lexmark X502n / X500n CPU Lüfter blockiert' / 'Warning: CPU Fan is Locked'
corpus delicti: ein bereits recht ranziger Lüfter aus einem Lexmark X502n
(Y.S. TECH FD245010MB, DC24V, 0.10A)
Nach ein paar Jahren Betrieb kann ein Lüfter je nach Betriebsumgebung durchaus etwas einstauben. Insbesondere in Kombination mit Nikotin wird der Belag auch klebrig.
Auf den Lüfter-Blättern können die Ablagerungen für eine Unwucht und somit unruhigen Lauf, ausgeschlagene Lager und letztendlich zum Ausfall des Lüfters führen.
Schauplatz:
Der Laser-Multifunktionsdrucker X502n von Lexmark.
Display-Meldung:
CPU-Lüfter blockiert / CPU Fan is Locked
Ursache:
Der kleine Lüfter auf der CPU hat das zeitliche gesegnet.
Modell-Bezeichnung: Y.S. TECH FD245010MB, DC24V, 0.10A
OK, sowas kann passieren.
In unserem Fall passierte es bei 6 Kunden-Druckern jeweils nach ca. 2-3 Jahren Betrieb des Druckers.
Ein Schelm, wer angesichts des nächsten Punktes Methode dahinter vermutet...
Standpunkt des Lexmark-Supports:
Den Lüfter bietet Lexmark nicht als einzelnes Ersatzteil an; es muß die gesamte Platine ausgetauscht werden.
Kosten: 390,- EUR.
Aus der Schweiz erreichte uns die Information eines Kunden, daß Lexmark dort 640,- CHF veranschlagt, also rund 530,- EUR!
Die Idee:
Man nehme einen vergleichbaren Alternativ-Lüfter. Sieht ja wie ein Standard-Lüfter aus dem PC-Zubehör aus.
Das Problem:
-
Der Original-Lüfter läuft nicht auf 12 V wie die handelsüblichen Lüfter dieser Bauform, sondern auf 24 V.
Ein an den 24-V-Anschluß des Druckers angeschlossener Standard-Lüfter würde hier also nach kurzer Laufzeit zerstört.
-
Nach aktuellem Stand ist das Original-Modell nur in China und in großen Stückzahlen erhältlich. Und dann kommt es ohne passenden Stecker.
-
24-V-Varianten dieses Lüfter-Formats sind relativ rar und vergleichsweise teuer. Auch hier passt der Stecker - sofern überhaupt vorhanden - nicht an den Drucker. Entweder man begibt sich beim Elektronik-Lieferanten seines Vertrauens auf die (fast aussichtslose) Suche nach einem passgenauen Platinenstecker oder zwackt sich kurzerhand den des defekten Original-Lüfters ab.
-
Der Original-Lüfter ist anders gepolt als die handelsüblichen Lüfter dieser Bauform. Ein Standard-Lüfter würde also erst gar nicht funktionieren und möglicherweise sogar durch die falsche Polung zerstört.
So oder so: Abgesehen von Aufwand, an einen 24-V-Lüfter dieser Bauform heranzukommen, kommt man um einen Lötkolben und ein wenig fingerfertige Handarbeit nicht herum.
Die Lösung:
Wir bauen einen ordentlichen, handelsüblichen 12-V-Lüfter so um, daß er am "verpolten" 24-V-Platinen-Anschluß des Lexmark X502n tadellos funktioniert.
Das Resultat:
Wir haben einen Lüfter, der
-
um ein vielfaches günstiger ist als die Lösung des Lexmark-Supports
-
wesentlich einfacher in der Beschaffung ist als exotische 24-V-Lüfter dieser Bauform, die darüber hinaus noch umgepolt werden müssen
-
deutlich leiser ist als das Lexmark-Original
Da es offenbar vereinzelt leichte Schwankungen in der Herstellung des Modells gegeben hat, stellt sich die Ausstattung des Lüfters mit einem passenden Stecker nicht in allen Fällen als einfach heraus – so zumindest unsere Erfahrung.
Das Problem bildet dabei aber nur die weiße auf die Platine geklebte Plastik-Buchse; die Kontakte selbst sind davon nicht betroffen.
Einfachste Lösung: Plastik-Buchse von der Platine lösen, so stellt die Steckerform kein Hindernis mehr dar. Von dieser kleinen Hürde ist aber offenbar nur ein geringer Prozentsatz der auf dem Markt befindlichen Geräte betroffen.
Den aktuellen Preis entnehmen Sie bitte dem Bestellschein (PDF) am Ende dieser Seite.
Achtung:
Wenn der vorausgefüllte Inhalt des PDF-Formulars nicht angezeigt wird, verwenden Sie möglicherweise ein Browser-PlugIn zur Schnellansicht von PDF-Dateien, wie es beispielsweise bei neueren FireFox-Versionen vorinstalliert ist. Diese können die Formular-Inhalte oft nicht korrekt darstellen. In diesem Fall sollte Ihnen aber ein Hinweis am oberen Rand angezeigt werden, der Sie auf den Umstand hinweist, dass die Schnellansicht die Formularfunktionen nicht unterstützt:
Laden Sie in diesem Fall bitte das PDF-Dokument per Rechts-Klick
"Ziel speichern unter..." herunter und öffnen Sie es mit dem
Adobe Reader.
Klicken Sie die gespeicherte PDF-Datei hierzu mit der
rechten Maustaste an und wählen Sie aus dem Kontext-Menü
"Öffnen mit..." "Adobe Reader".

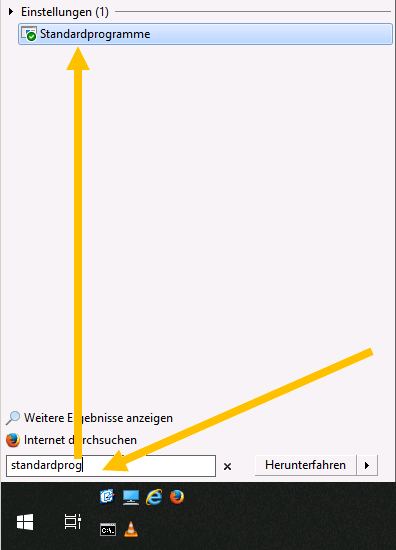

Unter
Windows 10 können Sie im Suchfeld des Startmenüs den Suchbegriff "
Standardprogramme" eintippen und die PDF-Zuordnung anpassen:
Sofern der Adobe Reader noch nicht auf Ihrem System installiert ist, können Sie ihn unter
herunterladen und installieren.
Im Adobe Reader werden die Formular-Inhalte wie in folgendem Screenshot dargestellt:
Wenn Sie das PDF-Formular mit dem Adobe Reader öffnen, reicht es, in der entsprechenden Spalte ggf. die Anzahl der Position(en) anzupassen... den Gesamtbetrag errechnet das PDF-Formular dann selbsttätig.
Zu unserer Verteidigung:
Das Problem mit nicht korrekt angzeigten und ausfüllbaren Formularen ist
nicht vom Ersteller des PDF-Dokuments/-Formulars gemacht! Das Problem ist die Konfiguration des Computers beim Benutzer, der versucht das PDF-Formular zu öffnen.
Der Benutzer ist sich aber in der Regel keiner Schuld bewußt... meist zurecht, denn er selbst hat die Zuordnung in den meisten Fällen nicht selbst veranlasst, sondern sein Internet-Browser hat sich die Zuordnung der PDF-Dateien eigenmächtig unter den Nagel gerissen.
Warum? - Weil der
Hersteller des Browsers der Meinung ist, er wisse besser, was für den Benutzer gut und praktisch ist, als der Benutzer selbst.
Schöne neue Welt.
Anfrage an ProCompSys (zur Kontakt-Seite)
Bestellschein (order form) (Adobe-PDF, ~130 kB)
(Bitte ausgefüllt und unterschrieben an die angegebene Faxnummer oder E-Mail-Adresse senden.)
Anleitung zum Austausch des CPU-Lüfters (Adobe-PDF, ~600 kB)
Manual to replace Lexmark x502n CPU-Fan.pdf (Adobe-PDF, ~600 kB)
· – · – ·
· · · – · –
